美式电缆分支箱

产品说明

美式电缆分支箱是一种广泛应用于北美地区电力配电系统中的电缆化工程设备,它以单向开门、横向多通母排为主要特点,具有宽度小、组合灵活、全绝缘、全密封等显著优点。按照额定电流一般可以分为600A主回路和200A分支回路两种。600A主回路采用旋入式螺栓固定连接;200A分支回路采用插拔式连接,且可以带负荷拔插。美式分支箱所采用的电缆接头符合IEEE 386标准。

1.性能特点

1.全绝缘、全密封结构,无需绝缘距离,可靠保证人身安全;

2.防尘、抗洪水、耐腐蚀、免维护,既可用于户外,也可浸在水中,适合任何恶环境。组合极为灵活,进出线分支可达八路,满足多种接线要求。

3.体积小、结构紧凑、安装简单、操作方便。200A分支箱电缆接头可作为负荷开关,带负荷插拔,并有隔离开关的特点;

4.可接短路故障指示器,便于迅速查找电缆故障;

5.有多种箱体材质可选择:军品绿、镜面不锈钢、普通型。

2.产品技术参数

说明

200A回路参数

600A回路参数

额定电压

15kV

15kV

最大相间电压

14.4kV

14.4kV

最大相对地电压

8.3kV

8.3kV

工频耐压

8.3kV

8.3kV

直流耐压

52KV/15min

52KV/15min

雷击冲击耐压

95kV

95kV

最小电晕起始电压

11kV

11kV

额定电压

200A

600A

额定短时耐受电流(热稳定)

30kA,3s

27kA,4s

额定短时耐受电流(动稳定)

10kA,0.2s

50kA,0.3s

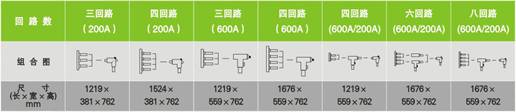

3.产品示意图
