35kV及以下架空绝缘线路过电压保护器系列产品

产品说明

特别敬告:本产品已申请专利,专利号:ZL00230081.8,侵权必究

架空绝缘线路雷电过电压保护器极易导致绝缘子沿面闪络或击穿,形成导电通道,数百kA工频续流集中在绝缘层的击穿点造成导线融化断线,严重地威胁设备和人身安全。为了防止雷击断线事故,我公司率先开发生产了架空绝缘线路过电压保护器,其作用是在雷击架空绝缘线路时,将雷电流引向保护器,并截断工频续流,避免绝缘子闪络或击穿,保护架空绝缘线路避免发生雷击断线事故。

1.       性能特点

1. 产品通过了电力部电气设备质量检测中心型式试验和技术论证。

优异的保护特性:通过保护器引流环与绝缘导线之间形成的串联间隙和限流元件的协同作用,能再瞬间有2. 效地截断工频续流,避免绝缘导线发生雷击断线事故。

3. 可有效减少因雷击造成的线路开关跳闸。

4. 独有界面偶联技术和硅橡胶外套整体一次成型工艺,确保产品可靠密封、安全防爆;硅橡胶外套耐气候老化、耐电蚀损、耐污秽。

5. 运行安全可靠,免维护。即使因异常情况保护器损坏,因有串联间隙的隔离作用,亦不会影响线路绝缘配合水平,确保电力系统运行安全。

2.       实物照片



3.       主要技术指标

工频放电电压(有效值,kV

波前冲击放电电压(峰值,kV

12/50μS冲击放电电压(峰值,kV

50

200

110

额定电压(有效值)kV

直流参考电压

U1mAkV

0.75U1mA下泄

漏电流≤μA

额定弯曲负荷

kN

8/20μS标称放电电流下的残压(峰值)≤kV

2000μs方波电

流(幅值)A

12.7

18

30

1.0

36

100

4.产品安装

保护器的串联间隙和安装尺寸,应依据线路实际采用的绝缘子类型和外形尺寸确定,详见产品使用安装说明书。

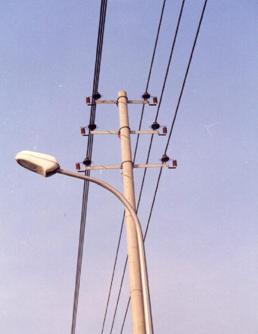

5. 产品应用实例
